کابل خودنگهدار چیست و چه مزایایی دارد؟

مقدمه: تحولی در شبکه‌های توزیع برق

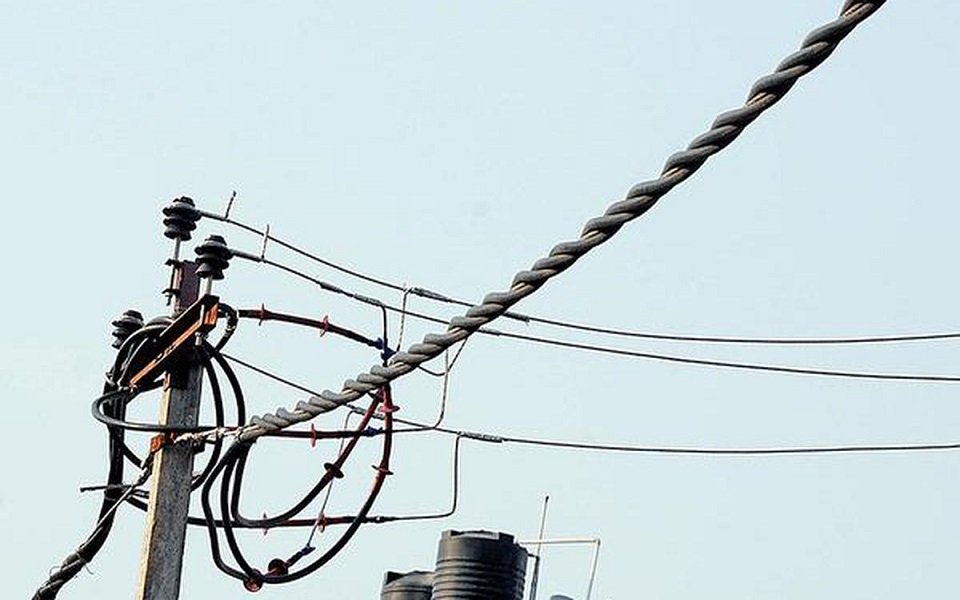

کابل خودنگهدار (Aerial Bundled Cable یا ABC) یکی از مهمترین نوآوری‌های صنعت برق در دهه‌های اخیر محسوب می‌شود. این سیستم کابل‌کشی هوایی اولین بار در دهه ۱۹۶۰ در اروپا توسعه یافت و امروزه به عنوان استانداردی جهانی در شبکه‌های توزیع برق فشار ضعیف و متوسط شناخته می‌شود. در ایران نیز از سال ۱۳۸۰ استفاده از این تکنولوژی به طور جدی در دستور کار شرکت‌های توزیع برق قرار گرفته است.

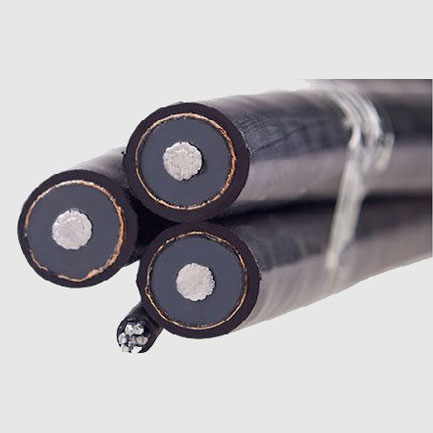

ساختار و اجزای کابل خودنگهدار

۱٫ هادی‌های اصلی

• معمولاً از جنس آلومینیوم آلیاژی (AAAC)

• سطح مقطع بین ۱۶ تا ۱۵۰ میلی‌متر مربع

• دارای پوشش عایق XLPE (پلی‌اتیلن شبکه‌ای شده)

۲٫ هادی نگهدارنده

• از جنس آلومینیوم تقویت شده با رشته‌های فولادی (ACSR)

• قطر بیشتر نسبت به هادی‌های فاز

• بدون پوشش عایق (به صورت لخت)

۳٫ اجزای کمکی

• کراس آرم‌ها: برای نگهداری کابل‌ها

• پیچ‌های انکراژ: برای مهار مکانیکی

• کلمپ‌های مخصوص: برای اتصالات

• عایق‌های پلیمری: برای نقاط اتصال

مزایای فنی کابل خودنگهدار

۱٫ ایمنی فوق‌العاده بالا

کابل خودنگهدار با کاهش ۹۰% خطر برق‌گرفتگی نسبت به سیستم‌های هوایی سنتی، انقلابی در ایمنی شبکه توزیع ایجاد کرده است. پوشش عایق کامل هادی‌ها از تماس مستقیم با هادی‌های برقدار جلوگیری می‌کند. مطالعات نشان می‌دهد در مناطقی که از این سیستم استفاده شده، تلفات انسانی ناشی از برق‌گرفتگی به کمتر از ۵% آمار قبلی کاهش یافته است.

۲٫ قابلیت اطمینان و پایداری

این سیستم با کاهش ۷۰% خرابی‌های ناشی از عوامل جوی مانند باد، باران و برف، پایداری شبکه را به شدت افزایش داده است. آزمایش‌های میدانی نشان می‌دهد کابل خودنگهدار می‌تواند در برابر بادهای تا ۱۵۰ کیلومتر بر ساعت و بارش برف تا ۵۰ سانتیمتر مقاومت کند. همچنین محدوده دمای کاری آن از -۴۰ تا +۷۰ درجه سانتیگراد است که برای تمام مناطق آب و هوایی ایران مناسب می‌باشد.

۳٫ صرفه‌جویی اقتصادی چشمگیر

بررسی‌های اقتصادی نشان می‌دهد استفاده از کابل خودنگهدار در مقایسه با سیستم زمینی تا ۴۰% در هزینه نصب صرفه‌جویی ایجاد می‌کند. همچنین نیاز به تعمیر و نگهداری این سیستم بسیار کمتر از روش‌های سنتی است و طول عمر مفید آن بین ۳۰ تا ۴۰ سال برآورد می‌شود که حدود ۵۰% بیشتر از سیستم‌های معمولی است.

۴٫ مزایای زیست محیطی

این سیستم دوستدار محیط زیست است و مزایای زیر را دارد:

• کاهش تلفات پرندگان تا ۹۵%

• عدم نیاز به قطع درختان برای ایجاد حریم

• کاهش آلودگی بصری در مناطق شهری

• عدم نیاز به خاکبرداری و تخریب محیط زیست

۵٫ سهولت در نصب و بهره‌برداری

نصب کابل خودنگهدار بسیار ساده‌تر از سیستم‌های زمینی است و نیاز به تجهیزات سنگین ندارد. زمان نصب این سیستم حدود ۶۰% کمتر از روش‌های سنتی است و در مناطق پرترافیک شهری مزیت بزرگی محسوب می‌شود.

 کاربردهای ویژه

۱٫ مناطق شهری

• کاهش خطر برای عابران

• سازگاری با محیط‌های شلوغ

• نصب سریع با حداقل اختلال در ترافیک

۲٫ مناطق روستایی

• مقاومت در برابر شرایط جوی سخت

• کاهش تلفات پرندگان

• مناسب برای مناطق جنگلی

۳٫ مناطق صنعتی

• مقاومت در برابر آلاینده‌های شیمیایی

• کاهش اثرات میدان‌های الکترومغناطیسی

• قابلیت عبور از روی خطوط لوله

 استانداردهای فنی

۱٫ استانداردهای بین‌المللی

• IEC 60502 (استاندارد بین‌المللی)

• HD 626 (استاندارد اروپایی)

• ANSI/NEMA WC (استاندارد آمریکایی)

۲٫ استانداردهای ملی ایران

• استاندارد شماره ۳۵۶۷ موسسه استاندارد

• دستورالعمل‌های شرکت توانیر

• مشخصات فنی وزارت نیرو

نصب و راه‌اندازی

۱٫ مراحل نصب

1. نقشه‌برداری و علامت‌گذاری

2. نصب کراس آرم‌ها و پایه‌ها

3. کشش کابل با تنش کنترل‌شده

4. اتصال کلمپ‌های مخصوص

5. تست عایقی و راه‌اندازی

۲٫ ملاحظات فنی

• حداقل فاصله از زمین: ۵٫۵ متر

• فاصله بین پایه‌ها: حداکثر ۵۰ متر

• زاویه انحراف مجاز: ۳۰ درجه

نگهداری و تعمیرات

۱٫ بازرسی دوره‌ای

• بازدید سالانه از اتصالات

• کنترل کشش کابل‌ها

• بررسی وضعیت عایق‌ها

۲٫ تعمیرات معمول

• تعویض کلمپ‌های معیوب

• ترمیم عایق آسیب‌دیده

• تنظیم مجدد کشش کابل

نتیجه‌گیری: آینده شبکه‌های توزیع

کابل خودنگهدار به دلایل متعددی از جمله ایمنی بالا، قابلیت اطمینان و مقرون‌به‌صرفه بودن، به عنوان تکنولوژی برتر در شبکه‌های توزیع برق شناخته می‌شود. با توجه به سیاست‌های جدید وزارت نیرو، پیش‌بینی می‌شود تا سال ۱۴۰۵ بیش از ۶۰% شبکه توزیع فشار ضعیف کشور به این سیستم مجهز شود. این تحول می‌تواند گامی بزرگ در جهت افزایش کیفیت و پایداری شبکه برق کشور باشد.

توصیه‌های نهایی:

1. استفاده از کابل‌های با کیفیت و استاندارد

2. آموزش نیروهای نصب و تعمیر

3. نظارت دقیق بر اجرای پروژه‌ها

4. برنامه‌ریزی برای تعویض تدریجی شبکه‌های سنتی
